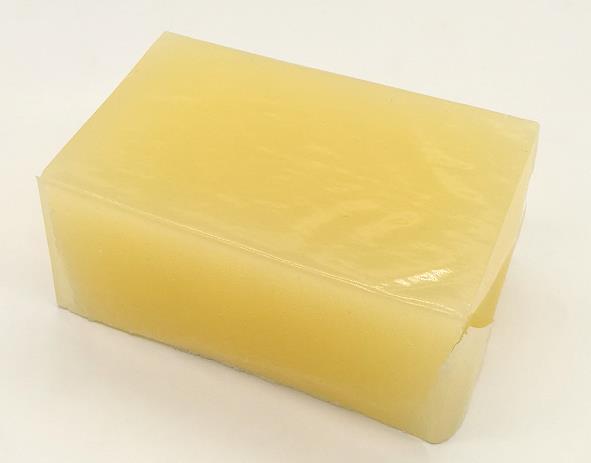

熱熔膠過硬會影響其粘接柔韌性和低溫性能，常見于低溫環(huán)境或配方不當(dāng)。以下是實(shí)用解決方案，結(jié)合配方調(diào)整、操作優(yōu)化及儲存管理：

      一、配方與添加劑調(diào)整

      1. 添加增塑劑

      加入 鄰苯二甲酸二辛酯（DOP）或環(huán)氧大豆油（比例通常為0.5%~2%），可降低熱熔膠的玻璃化轉(zhuǎn)變溫度（Tg），增強(qiáng)柔韌性。

      注意：過量添加會降低粘結(jié)強(qiáng)度，需同步提高樹脂含量（如增加EVA800比例）以平衡性能。

      2. 摻入彈性體樹脂

      混合 5%~10%的SBS（苯乙烯-丁二烯共聚物）或TPU（熱塑性聚氨酯），改善低溫抗脆性，同時(shí)維持內(nèi)聚力。

      3. 調(diào)整蠟類與樹脂比例

      減少石蠟/微晶蠟用量（如從6%降至3%），蠟含量過高會提高硬度；

      增加增粘樹脂比例（如用松香甘油酯替代松香），提升粘性同時(shí)降低脆性。

      二、操作與溫度優(yōu)化

      1. 精準(zhǔn)控溫

      熔膠溫度：根據(jù)膠類型設(shè)定，通常比熔點(diǎn)高5~10℃（如EVA膠設(shè)為160~180℃），避免溫度過高導(dǎo)致膠體老化變硬。

      環(huán)境溫度：冬季施工時(shí)，預(yù)熱基材至40℃以上，防止膠體接觸冷表面快速硬化。

      2. 調(diào)整施膠壓力與速度

      膠槍出膠壓力提高0.5~1 kgf/cm²，確保膠體充分浸潤基材；

      降低復(fù)合機(jī)輥筒速度，延長膠液冷卻時(shí)間，減少內(nèi)應(yīng)力。

      三、儲存與選膠建議

      1. 低溫環(huán)境選專用膠

      優(yōu)先選用 耐寒型EVA膠（如含SBS改性配方）或 聚烯烴（PO）熱熔膠，其低溫韌性優(yōu)于普通膠。

      2. 避免高溫儲存

      膠體存放于 陰涼通風(fēng)處（建議＜30℃），高溫會導(dǎo)致膠粒結(jié)塊硬化。

      急救法：已結(jié)塊膠體可浸泡冷水降溫，硬化后敲碎使用。

      總結(jié)

      熱熔膠過硬需配方優(yōu)化（增塑劑/彈性體添加、蠟比例控制） 與 操作調(diào)整（精準(zhǔn)控溫、壓力適配） 雙管齊下。低溫場景首選耐寒膠種，儲存時(shí)避熱防潮。若為短期應(yīng)急，可嘗試?yán)渌�降溫后破碎使��，但長期需從配方根源解決。
